Plots

Plots#

Julia でグラフを描画する方法は複数あるが, ここでは Plots を扱う.

まずは, Plots をインストールする.

(@v1.9) pkg> add Plots

または,

using Pkg
Pkg.add("Plots")

次に, バックエンドをインストールする. Plots で扱えるバックエンドは複数ある.

バックエンド	特徴
GR	デフォルト, 高速 (個人的に一番好き...)
PyPlot	Python の Matplotlib を使用
PythonPlot	Python の Matplotlib を使用
Plotly/PlotlyJS	インタラクティブなグラフの描画が可能
PGFPlotsX	LaTex の PGF/Tikz を使用して高品質なグラフの描画が可能
UnicodePlots	ターミナルでグラフを描画
InspectDR	高速
Gaston	Gnuplot を使用

Warning

PyPlot は非推奨となったため, PythonPlot に移行した方がよさそう.

例として,

\[ \begin{equation*} y=\sin x,\quad 0\leq x\leq2\pi \end{equation*} \]

を各バックエンドで描画する.

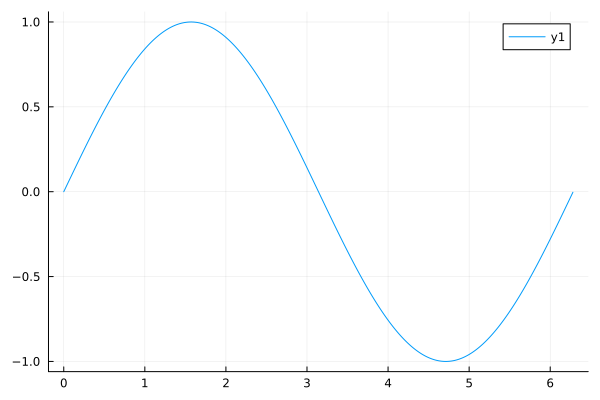

GR

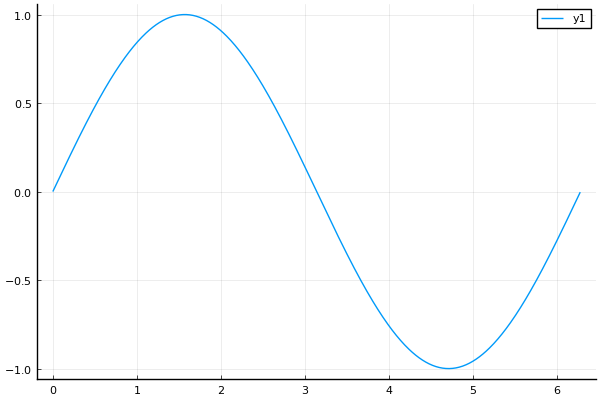

PythonPlot

PlotlyJS

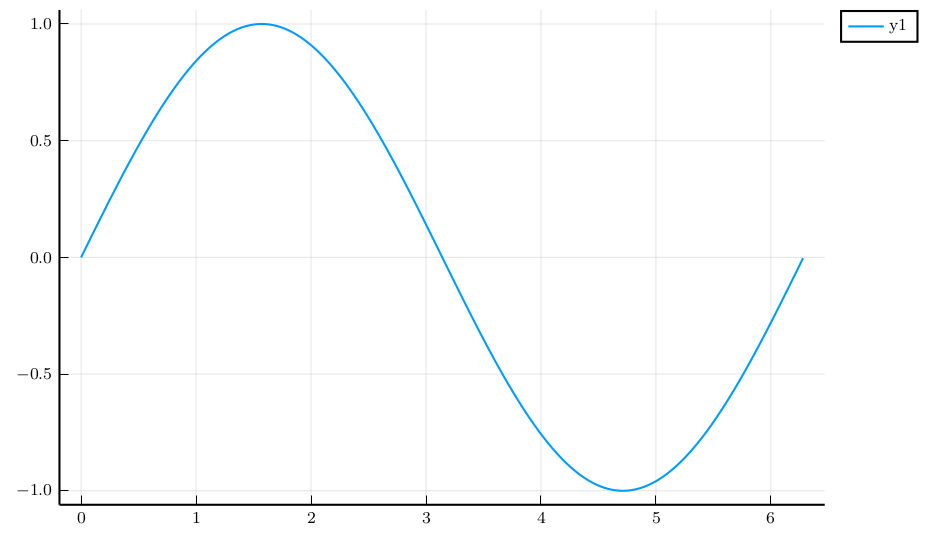

PGFPlotsX

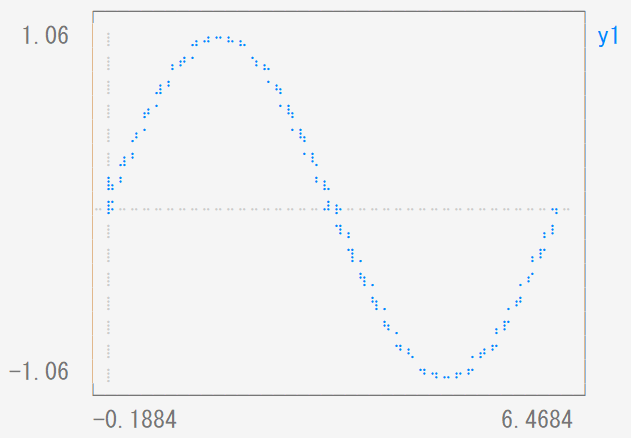

UnicodePlots

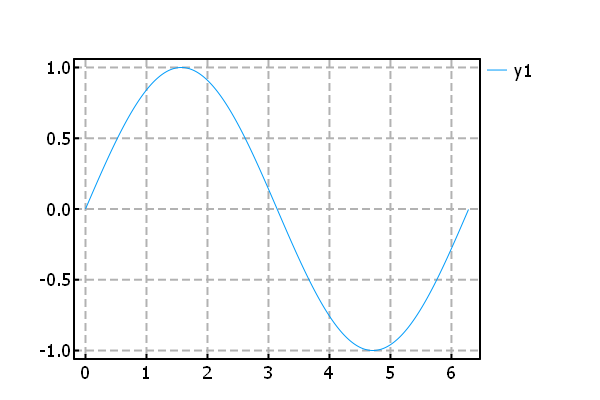

InspectDR

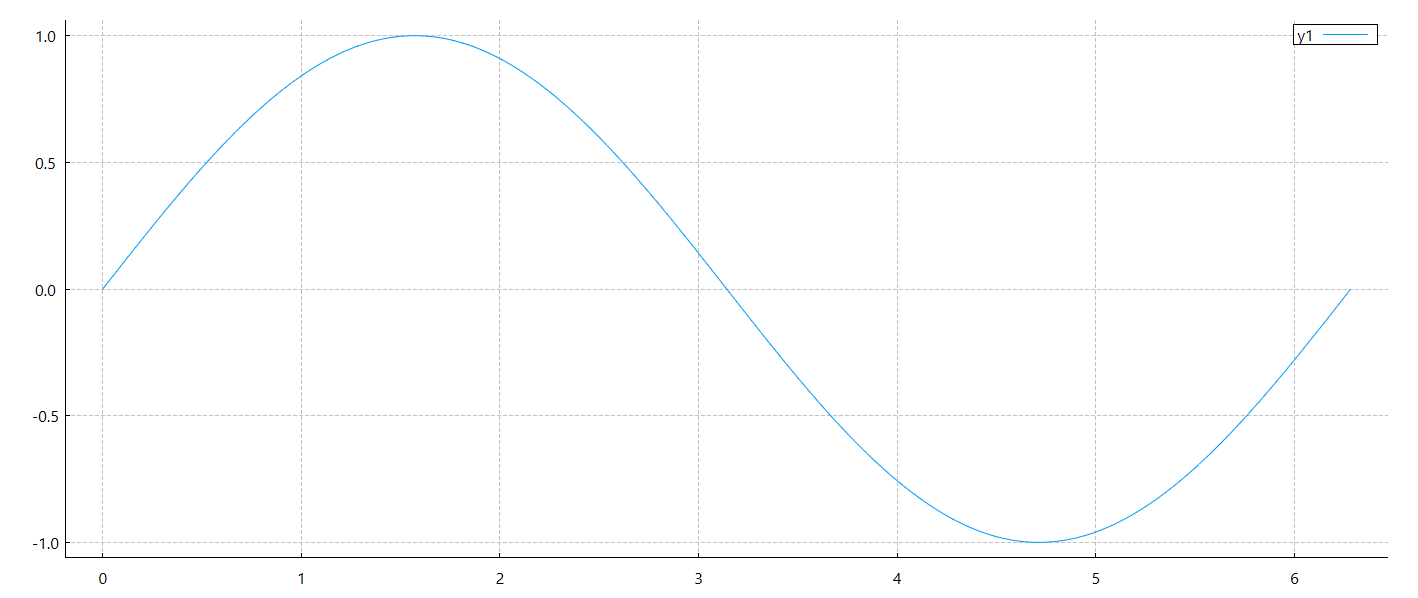

Gaston

プロット時間は以下の通り. なお, 平均実行時間導出にあたり, 各バックエンドにおいてそれぞれ100回実行した. なお, バックエンドは gr() や pythonplot() のようにして設定できる. 何も設定しない場合はデフォルトで gr() となっている.

総合的にみると, やはり GR が速い. なお, 本サイトでは基本的に Plots + GR でグラフ描画を行う.
